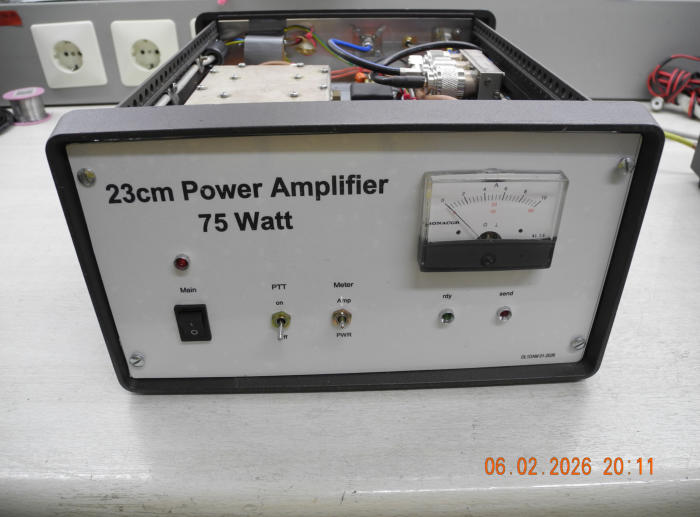

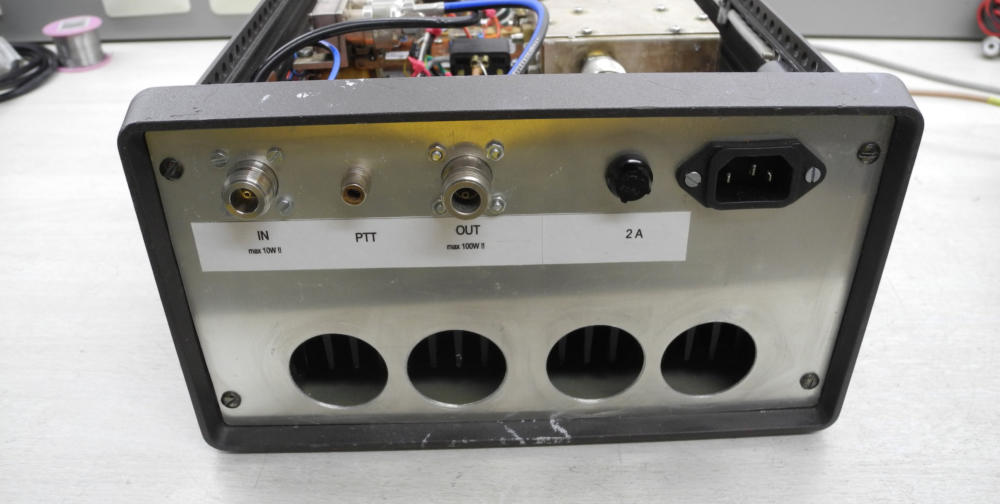

23cm 75W mit LDMOS

Fertigstellung: 2025 Testdaten des Modules alleine: Spannungsversorgung: 28V Input: 10W Output: 100W Wirkungsgrad: ca. 50% Testdaten der fertigen Einheit nach Umschaltrelais und TP: Input: 10W Output: 80W Wirkungsgrad ca. 45% Beschreibung: Die 10W aus meinen IC-1275 sollten verstärkt werden. Zufällig konnte ich ein Ericcson-Modul mit dem LD-MOS 10125 erwerben. Die Vorstufe war defekt und wurde überbrückt. Das Datenblatt des Transistors gibt 12dB Verstärkung im Bereich von 1,4 - 1,5 GHz an. Das sollte auch bei 1,3 GHz noch halbwegs funktio- nieren. So war es auch. Das Modul alleine lieferte nach Optimierung über 100W bei 10 Input und 28V. Letztlich wird das Modul mit 27V betrieben. Nach üblichen Verlusten durch Verkabelung, Umschalt- einrichtungen und Tiefpassfilter stehen jetzt am Ausgang bis 80W zur Verfügung. 2 Lüftermotore mit thermischer Steuerung sorgen für einen sicheren Betrieb.

es geht weiter...

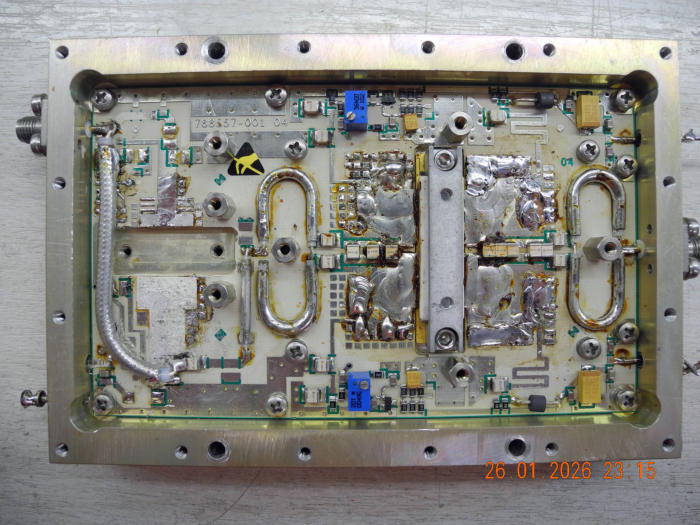

HF-Modul

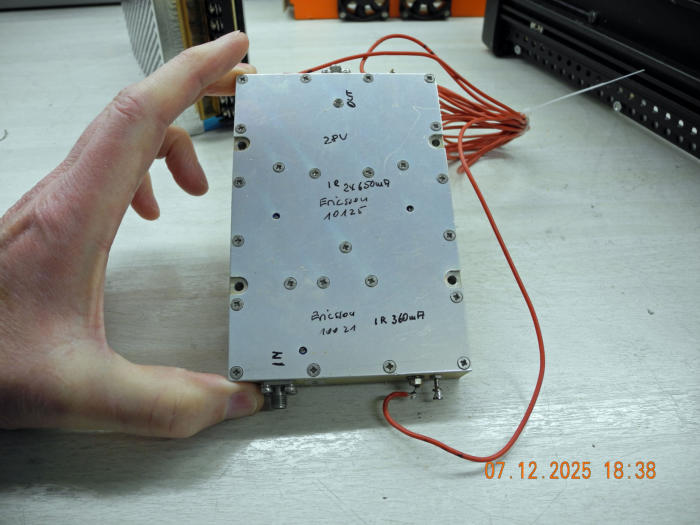

Ericsson-Modul

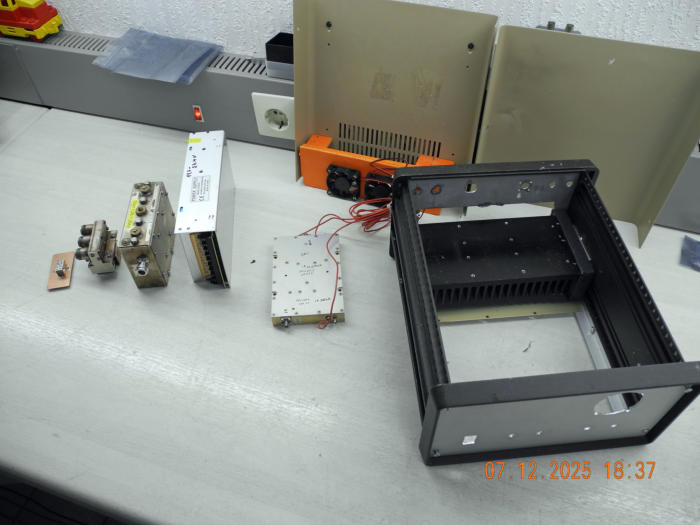

Hauptbaugruppen

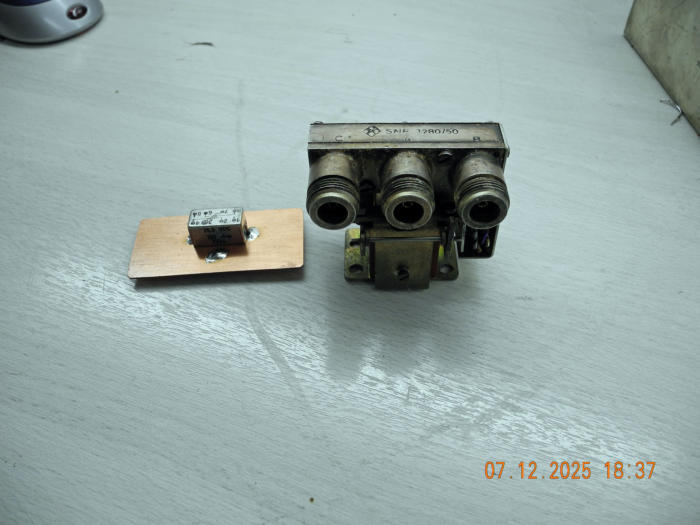

Umschalt-Relais

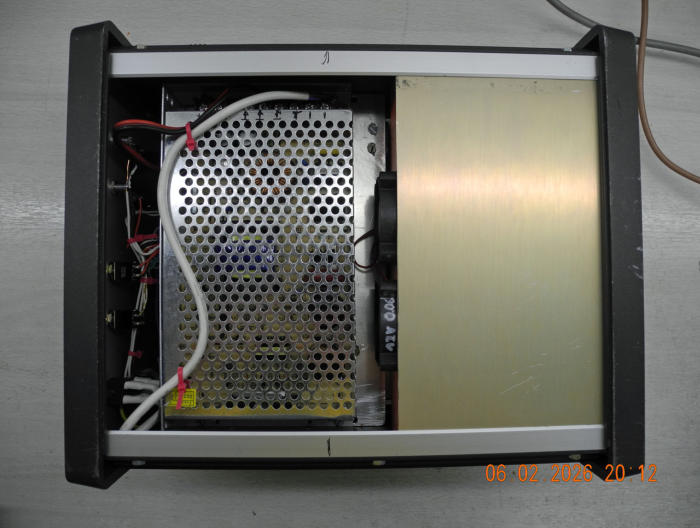

innen oben

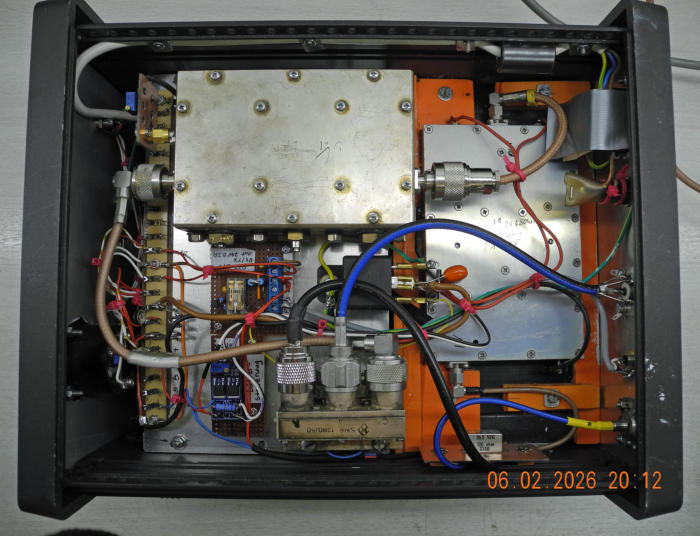

innen unten
